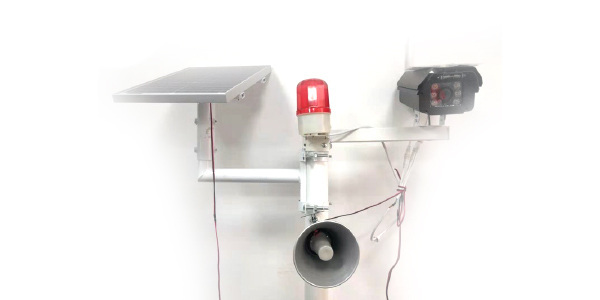

一、應用場合：
適用于需要超高清畫質、白天夜間實時監控、不方便布有線網絡的戶外場合。如野外、池塘邊、河流、水道等需要對人員闖入報警、釣魚等危險動作報警等智能分析。
?
二、型號：
200萬經濟型： IPA-QH16E3S53LAI-L3H25XY
200萬低照度：IPA-QH16E3S07LAI-L3H25XY
200萬超低照度：IPA-QH16E3S85LAI-L3H25XY
500萬超高清：IPA-QH16E3S35LAI-L3H25XY
?

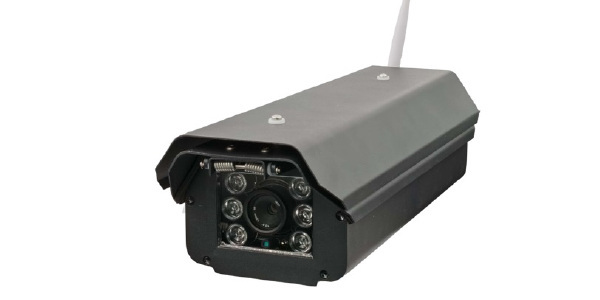

三、產品特色：
■主控芯片采用高性能多媒體處理器片上系統(SOC)，內部集成A7處理器和1個FPU處理單元、Neon加速，主頻900MHZ。
■集成ISP，支持WDR、多級降噪及多種圖像增強和矯正算法，為客戶提供專業級的圖像質量。
■采用標準的H.264/H.265 High Profile壓縮算法，方便在窄帶上實現高清晰的圖像傳輸。
■最大支持500萬編碼，最高支持2592x1944/20幀。
■支持彩轉黑功能，實現晝夜監控，夜視效果良好，最低照度達0.01Lux/F1.2。
■支持低功耗，休眠時電流小于15mA。
■支持快速啟動，啟動時間小于500ms。
■支持語音播報、外擴喇叭。
■支持手機遠程監看、遠程喚醒、語音推送報警消息。
■支持手機遠程喊話。
■支持4G全網通：5?；蛘?模。
■支持圖像抓拍。
■支持人員闖入檢測、報警。
■支持危險動作報警，包括人手握魚竿、帶農具(如鋤頭、鐵鍬、竹竿、鋼管等)。
■支持吊機等重型機器進入報警。
■支持ONVIF2.4協議，可對接?？怠⒋笕A、宇視、雄邁等NVR和平臺。
■支持GB28181協議。
■支持智能算法定制。
■支持太陽能板供電。
■全鋁合金外殼，防水防塵，符合IP66標準。
?
四、技術參數：
|
? |
型號 |
200萬經濟型 |
200萬低照度 |
200萬超低照度 |
500萬超高清低照度 |
|
Sensor類型 |
思特威1/2.8" 200萬CMOS |
索尼1/2.8"200萬低照度CMOS |
索尼1/1.9"200萬星光級超低照度CMOS |
索尼 1/2.8"500萬低照度CMOS |
|
|
圖像分辨率 |
主:1920*1080/30幀次:640*480/30幀 |
主:1920*1080/30幀次:640*480/30幀 |
主:1920*1080/30幀次:640*480/30幀 |
主: 2592x1944/20幀次:640*480/20幀 |
|
|
最低照度 |
彩色0.1Lux@F1.2 黑白0.05@F1.2 |
彩色0.05Lux@F1.2 黑白0.01@F1.2 |
彩色0.01Lux@F1.2 黑白0.001@F1.2 |
彩色0.05Lux@F1.2 黑白0.01@F1.2 |
|
|
信噪比 |
>38db(AGC OFF) |
>45db(AGC OFF) |
>80db(AGC OFF) |
>40db(AGC OFF) |
|
|
寬動態范圍 |
數字寬動態>75db |
數字寬動態>90db |
數字寬動態>90db |
數字寬動態>75db |
|
|
編碼能力 |
1920x1080@30fps+ 720x576@30fps |
1920x1080@30fps+ 720x576@30fps |
1920x1080@30fps+ 720x576@30fps |
2592x1944@20fps+ 720x576@30fps |
|
|
視頻壓縮格式 |
H.264/H.265 High/Main/Base profile，MJPEG/JPEG Baseline編碼；支持I/P幀 |
||||
|
音頻壓縮格式 |
G.711/G.726/ADPCM，支持音頻3A(AEC、ANR、AGC) |
||||
|
編碼能力 |
2688x1520@15fps+720x576@15fps 2592x1944@20fps+640*480@20fps 2304x1296@30fps+720x576@30fps 2048x1536@30fps+720x576@30fps 1920x1080@30fps+1280*720@30pfs |
||||
|
圖像處理 |
支持3D去噪、圖像增強、動態對比度增強處理功能 支持視頻、圖形輸出抗閃爍處理 支持視頻、圖形1/15～16x縮放功能 支持視頻、圖形疊加 |
||||
|
ISP |
支持4x4 Pattern RGB-IR sensor ? 3A（AE/AWB/AF），支持第三方3A算法 ? 固定模式噪聲消除、壞點校正 ? 鏡頭陰影校正、鏡頭畸變校正、紫邊校正方向自適應demosaic ? gamma校正、動態對比度增強、色彩管理和增強 ? 區域自適應去霧 ? 多級降噪（BayerNR、3DNR）以及銳化增強 ? 2F-WDR行模式/2F-WDR幀模式 ? 數字防抖 |
||||
|
最大抓拍圖像 |
500萬像素(2592x1944) |
||||
|
視頻壓縮率 |
32Kbps-20Mbps連續可調，支持CBR/VBR/FIXQP/AVBR/QPMAP/CVBR六種碼率控制模式 |
||||
|
OSD菜單 |
8個區域的編碼前處理OSD疊加 |
||||
|
圖像翻轉 |
支持90°、180°、270°翻轉 |
||||
|
圖像設置 |
亮度、對比度、色度、銳度等 |
||||
|
網 絡 功 能 |
網絡協議 |
TCP/IP、UDP、RTP、RTSP、HTTP、DNS、DHCP、FTP、NTP、PPPOE、RTMP |
|||
|
智能報警 |
支持移動偵測報警、網絡故障報警、聯動報警、聯動錄像、聯動抓拍 |
||||
|
ONVIF協議 |
支持，標準ONVIF2.4協議 |
||||
|
GB28181協議 |
支持 |
||||
|
4G傳輸 |
移動、聯通、電信/4G、3G |
||||
|
FTP上傳 |
支持 |
||||
|
數 據 傳 輸 及 存 儲 |
數據存儲 |
視頻、圖片文件 |
|||
|
存儲機制 |
手動、自動（循環、定時、報警開關量、移動偵測） |
||||
|
客戶端瀏覽 |
支持IE6.0及以上（設備內嵌Web Server）瀏覽器瀏覽，最多支持10用戶同時訪問 |
||||
|
手機客戶端 |
支持iphone、Android系統 |
||||
|
網絡云 |
已對接阿里云，其它云平臺可根據需求對接 |
||||
|
本地存儲 |
最大支持256G |
||||
|
事故報警 |
報警事件 |
人員闖入 危險動作，包括人釣魚、人帶農具（如鋤頭、鐵鍬、竹竿、鋼管等） 吊機等重型機器進入 |
|||
|
報警動作 |
警報燈閃爍提示、喇叭喊話告警 |
||||
|
報警方式 |
人體闖入進行第一次報警、抓拍 過5分鐘人不離開進行第二次語音報警、抓拍 再過5分鐘還不離開進行第三次報警、抓拍 |
||||
|
報警聲音 |
人員闖入：高壓區域，請勿靠近 有人釣魚：高壓區域，請勿釣魚 機械駛?cè)耄焊邏簠^(qū)域，請勿作業 |
||||
|
推送語音 |
推送至手機：消息推送，最近消息在最前面 推送至電腦：聲音一次比一次急觸、洪亮 |
||||
|
感應距離 |
25米 |
||||
|
感應角度 |
160° |
||||
|
報警距離 |
25米 |
||||
|
夜視 |
夜視距離 |
25米 |
|||
|
攝像頭角度 |
40° |
||||
|
夜視角度 |
40° |
||||
|
太陽能板 |
尺寸 |
小太陽能板：430mm(長)*345mm(寬)*25mm(厚) 大太陽能板：670mm(長)*595mm(寬)*30mm(厚) |
|||
|
功率 |
小太陽能板：20W 大太陽能板：60W |
||||
|
電池 |
電池類型 |
鉛酸電池 |
|||
|
反復充放電次數 |
>400次 |
||||
|
電池容量 |
小電池：20AH 大電池：55AH |
||||
|
電池箱尺寸 |
小電池： 大電池： |
||||
|
接 口 |
網絡接口 |
標準10/100M自適應以太網 |
|||
|
音頻輸入接口 |
線性輸入，1Vvpp |
||||
|
音頻輸出接口 |
線性輸出，1Vvpp |
||||
|
串口 |
1路： TTL電平3.3V |
||||
|
USB接口 |
1個USB2.0接口 |
||||
|
IO口 |
若干/3.3V/1.8V可選 |
||||
|
紅外 |
紅外燈 |
18課3mm紅外燈 |
|||
|
夜視距離 |
10米 |
||||
|
一 般 規 范 |
工作溫度 |
-20---70°C |
|||
|
工作濕度 |
90%RH以下 |
||||
|
工作電壓 |
DC12V(+/-10%) |
||||
|
功耗 |
休眠：<180mW 工作且報警(紅外燈未開啟)：平均2.5W左右 工作且報警(紅外燈開啟)：平均6W左右 |
||||
|
尺寸 |
376mm(長)*136mm(寬)*100mm(高) |
||||
?
